3軸加速度センサー MP-A3シリーズ
人体動作や低周波の設備振動の計測に最適な小型加速度センサーピックアップ
特徴
-
人体動作や、低速回転で動作する設備の計測が得意な3軸加速度センサー
DC(0Hz成分)を含めた応答周波数仕様により、重力加速度を用いた姿勢解析のデータ取りにも利用可能です。
-

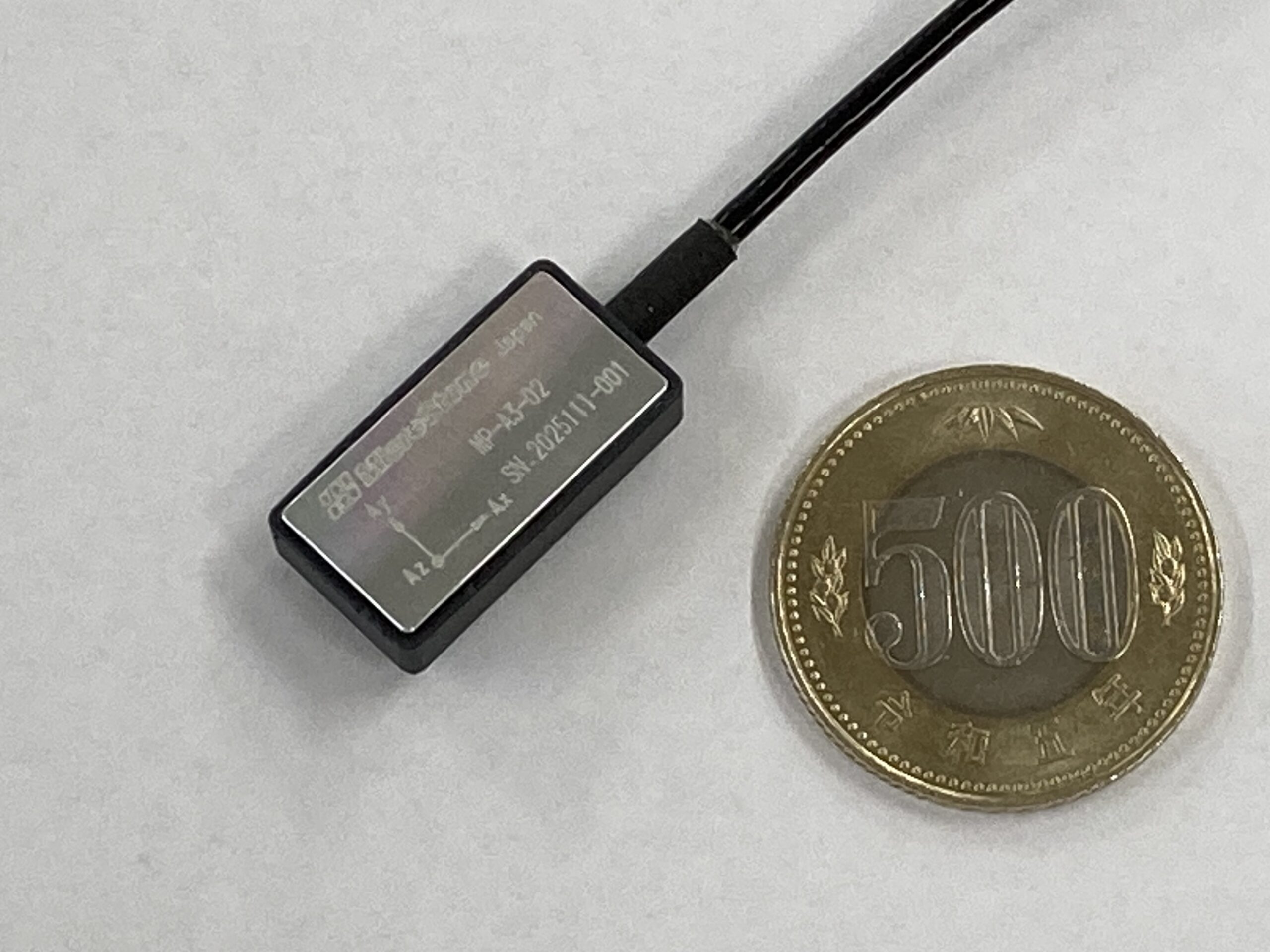

人の指先やロボットの先端、狭い場所の計測が可能な小型ピックアップ
センサー部分が23×12×5mmと、計測対象の動作を阻害しにくい小型サイズです。取り付け位置が狭くても取り付け可能です。
-
様々な計測機に対応可能な信号出力
コネクタ部分を変更するだけで、弊社レコーダーだけでなく、様々な機器で計測が可能です。プリアンプ内蔵なので、レコーダーへ直接つなぐだけで計測できます。

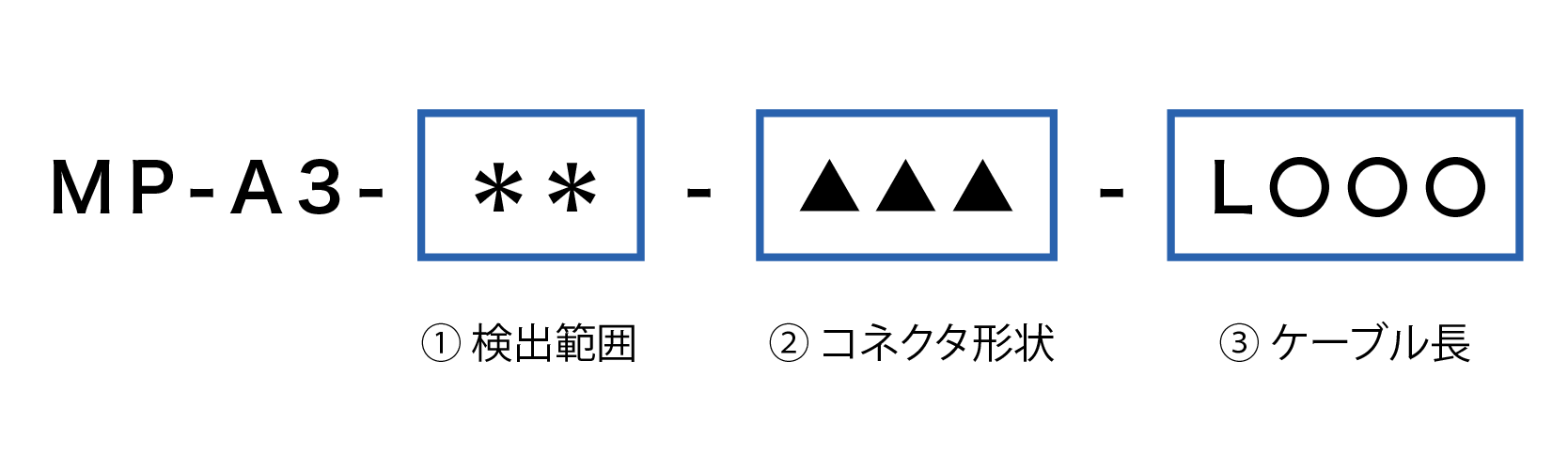

センサーの型式
① 検出範囲 : 検出できる加速度の範囲
「02」 : ±20m/s2、 「06」 : ±60m/s2
② コネクタ形状

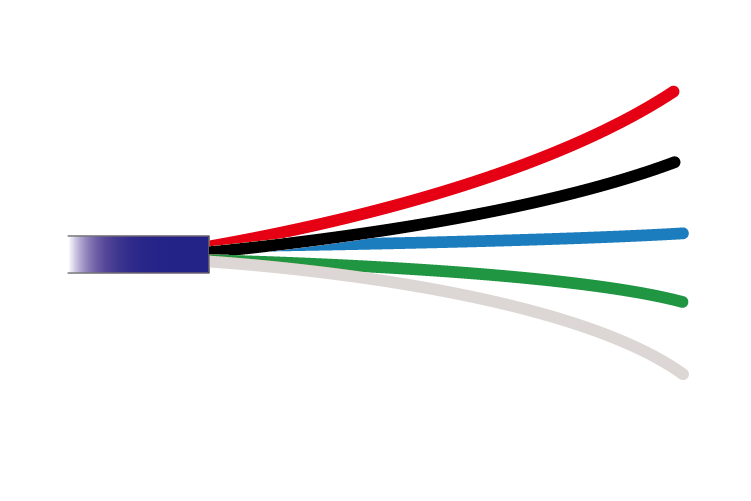

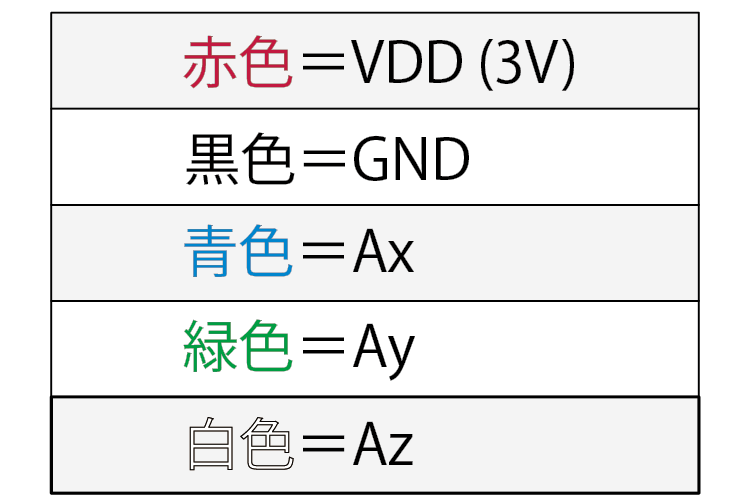

「RDA」

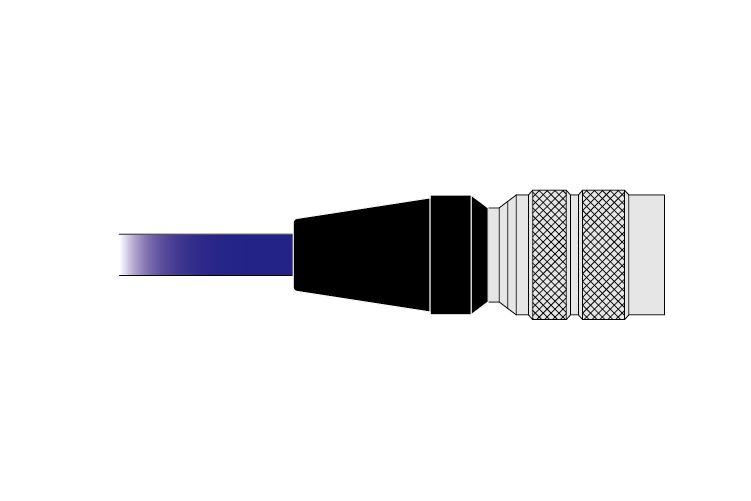

「RDB」

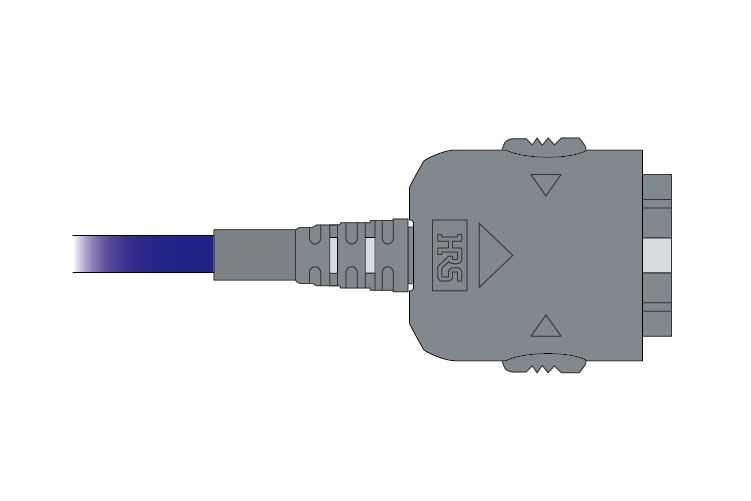

「RDC」
- MVP-RF3-HC
- MVP-RF8-HC
- MVP-RF8-GC
「RDD」
- MVP-RF10-AC
「RDE」
- MVP-RF6L-AC
「RDF」
- MVP-RF8-JC
- MVP-RF8W-AC
③ ケーブル長
記載なし : 2m(標準)、 「100」 : 1m 、 「300」 : 3m

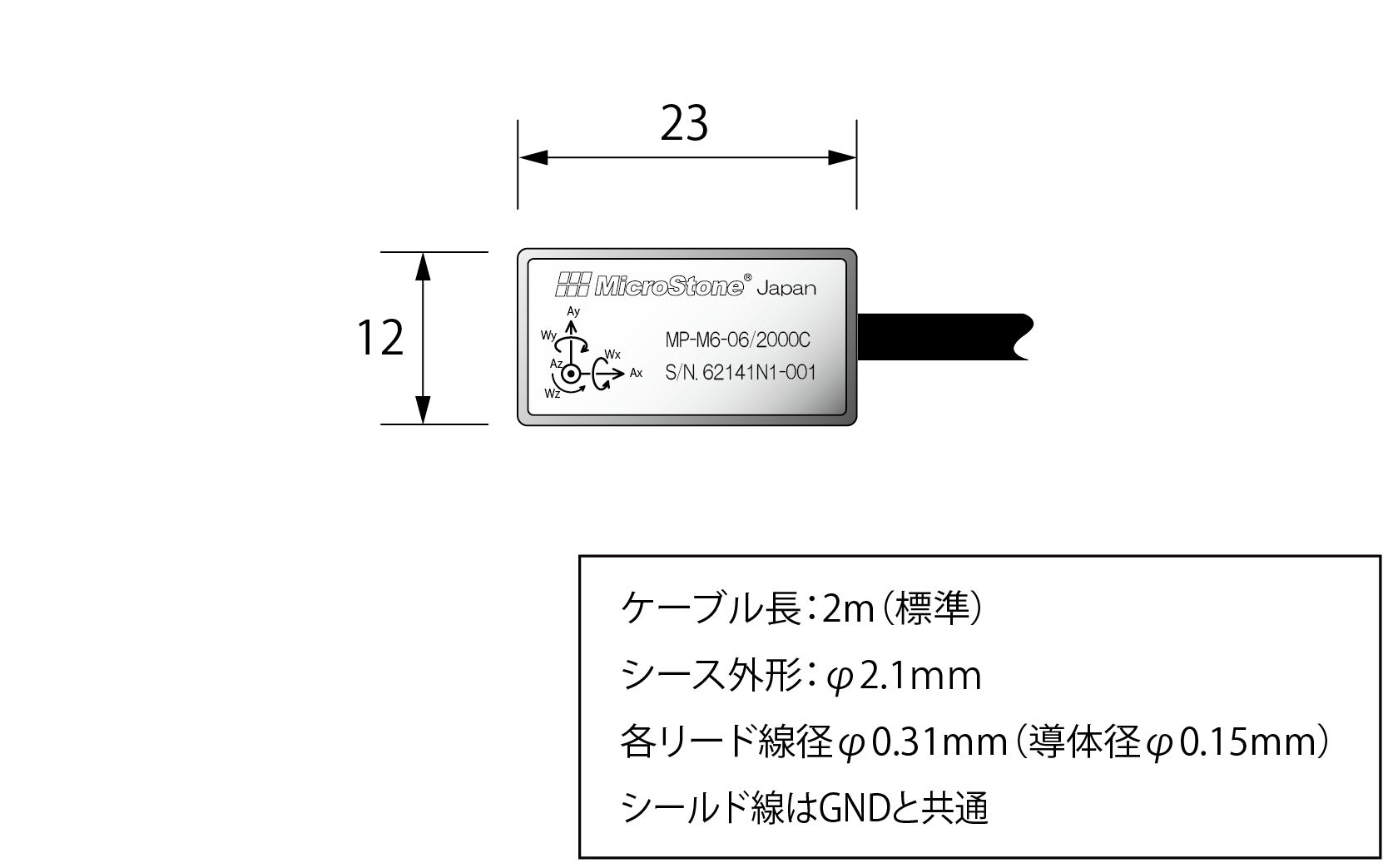

外形寸法
製品仕様
製品仕様
| 型番 | 検出範囲 | 検出感度 |
|---|---|---|
| MP-M6-02-*** | ±20m/s2 | Vdd/50±10% |
| MP-M6-06-*** | ±60m/s2 | Vdd/150±10% |
| 項目 | 仕様 |
|---|---|
| 加速度検出軸 | 3軸(Ax・Ay・Az) |
| 他軸感度 | ±5% |
| 非直線性 | ±1%FS |
| 静止時出力電圧 | VDD/2V−5% |
| 応答周波数 | DC(0)～200Hz |
| 項目 | 仕様・定格 |
|---|---|
| 供給電圧(Vcc) | 3V±0.3V |
| 消費電流 | 15mA |
| 動作温度 | −20～80℃ |
| サイズ | W 23mm×D 12mm×H 5mm |
| 重量 | 約3g(ヘッド部のみ) |
