3軸加速度センサー 組込みタイプ MA3シリーズ

圧電型3軸加速度センサー 組込みタイプ MA3

衝撃など1000Gまでの高加速度の検出にも対応!アンプ内蔵で組込にも最適!

MA3組み込みタイプ

±2~±1000Gまで、広い検出範囲をカバーする豊富なラインナップの高G(高加速度)対応の加速度センサー(衝撃センサー)

アンプ内蔵されているため、自社製品への組込みも簡単に行える。

最小ロット1台から販売可能!簡単な試作から量産までお任せください。

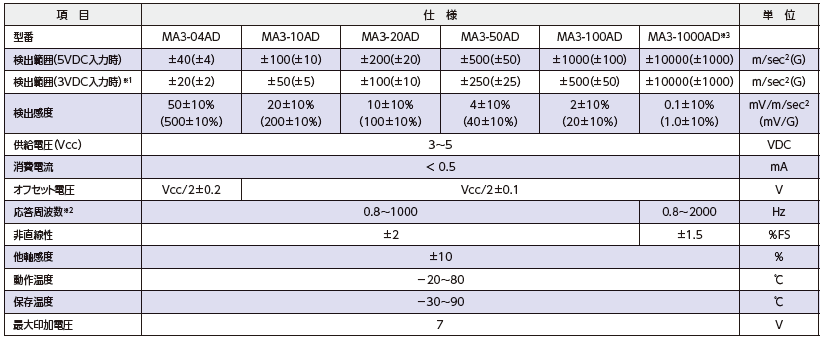

製品仕様

製品外形
MA3 外形図
MA3 製品外形・ピン仕様
検出範囲
型式 検出範囲
5VDC入力時 3VDC入力時
MA3-04AD ±40m/s²
(±4G)
±20m/s²
(±2G)
MA3-10AD ±100m/s²
(±10G)
±50m/s²
(±5G)
MA3-20AD ±200m/s²
(±20G)
±100m/s²
(±10G)
MA3-50AD ±500m/s²
(±50G)
±250m/s²
(±25G)
MA3-100AD ±1000m/s²
(±100G)
±500m/s²
(±50G)
MA3-1000AD ±10000m/s²
(±1000G)
±10000m/s²
(±1000G)
検出感度
型式 検出感度
MA3-04AD 50mV/m/s² ±10%
(500mV/G ±10%)
MA3-10AD 20mV/m/s² ±10%
(200mV/G ±10%)
MA3-20AD 10mV/m/s² ±10%
(100mV/G ±10%)
MA3-50AD 4mV/m/s² ±10%
(40mV/G ±10%)
MA3-100AD 2mV/m/s² ±10%
(20mV/G ±10%)
MA3-1000AD 0.1mV/m/s² ±10%
(1.0mV/G ±10%)
オフセット電圧
型式 オフセット電圧
MA3-04AD Vcc/2 ±0.2V
MA3-10AD Vcc/2 ±0.1V
MA3-20AD
MA3-50AD
MA3-100AD
MA3-1000AD
応答周波数
型式 応答周波数 ※2
MA3-04AD 0.8~1000Hz
MA3-10AD
MA3-20AD
MA3-50AD
MA3-100AD
MA3-1000AD 0.8~2000Hz

※2 ±3dBにて規定

非直線性
型式 非直線性
MA3-04AD ±2%FS
MA3-10AD
MA3-20AD
MA3-50AD
MA3-100AD
MA3-1000AD ±1.5%FS
その他仕様・定格
項目 仕様・定格
供給電圧(Vcc) 3~5VDC
消費電流 0.5mA未満
他軸感度 ±10%
動作温度 −20~80℃
保存温度 −30~90℃
最大印加電圧 7V
