3軸加速度センサー リードタイプ MA3シリーズ

(MA3-ADリードタイプ、MA3-BAリードタイプ)

設備の状態監視の最適な一台の提案!

高G・高周波まで対応可能な3軸加速度センサー

アンプ内蔵工事いらずで接続も簡単。

国内生産・高品質・社内校正 品質サポート体制完備。

MA3-BA レコーダー接続
MA3-04BAと弊社レコーダーの接続

応用事例

  1. プレス機の異常発生時に自動停止して、金型の破損と歩留りの低下を防ぐ
    • ピックアップの対応幅が豊富。プレス機の高G高周波数の衝撃も計測可能です。
  2. 加工装置の異常発生だけでなく、原因の特定を行い、歩留り・生産効率を上げる
    • 加速度の計測データを周波数解析等行うことで、異常の予兆が発生している部品を特定。
  3. 切削加工装置を他社製PLC(シーケンサ)につなげて導入コストの低い異常監視も可能
    • アンプ内蔵なので、既に導入済みのPLCに直接つなぐだけで計測できます。

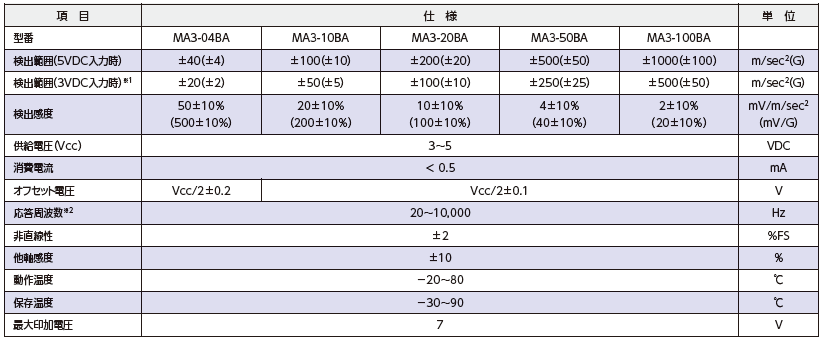

製品仕様

MA3-**BAリードタイプ  応答周波数 20Hz~10,000Hz

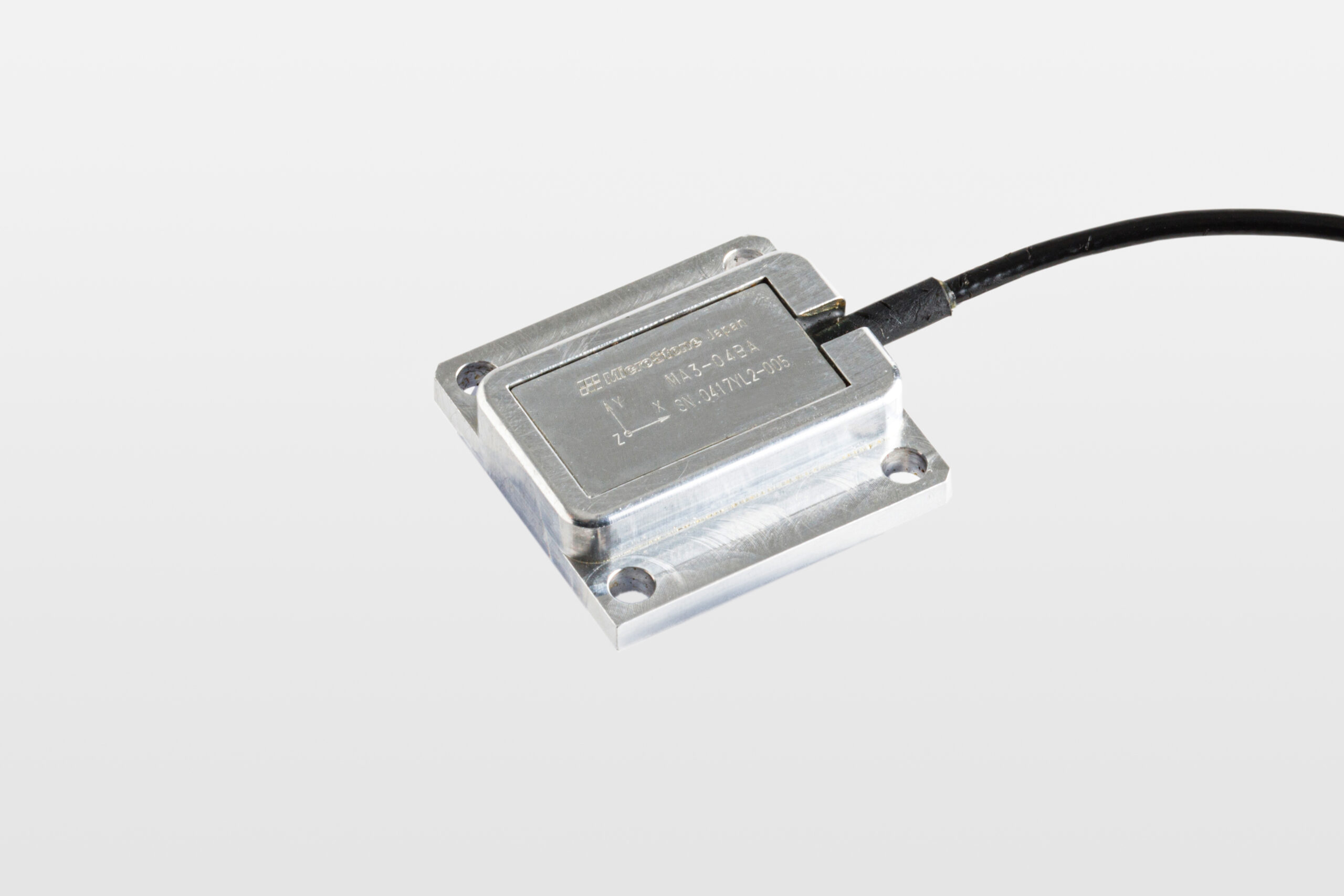

MA3-BA 外観
MA3-BA 外観
MA3-BA 製品外形

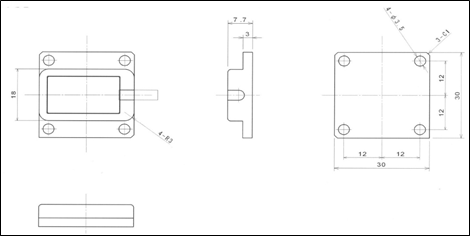

MA3-BA 外形図
MA3-BA 製品外形
検出範囲
型式 検出範囲
5VDC入力時 3VDC入力時 ※1
MA3-04BA ±40m/s²
(±4G)
±20m/s²
(±2G)
MA3-10BA ±100m/s²
(±10G)
±50m/s²
(±5G)
MA3-20BA ±200m/s²
(±20G)
±100m/s²
(±10G)
MA3-50BA ±500m/s²
(±50G)
±250m/s²
(±25G)
MA3-100BA ±1000m/s²
(±100G)
±500m/s²
(±50G)

※1 弊社モーションレコーダーシリーズに接続した場合、こちらの検出範囲になります。

検出感度
型式 検出感度
MA3-04BA 50mV/m/s² ±10%
(500mV/G ±10%)
MA3-10BA 20mV/m/s² ±10%
(200mV/G ±10%)
MA3-20BA 10mV/m/s² ±10%
(100mV/G ±10%)
MA3-50BA 4mV/m/s² ±10%
(40mV/G ±10%)
MA3-100BA 2mV/m/s² ±10%
(20mV/G ±10%)
オフセット電圧
型式 オフセット電圧
MA3-04BA Vcc/2 ±0.2V
MA3-10BA Vcc/2 ±0.1V
MA3-20BA
MA3-50BA
MA3-100BA
その他仕様・定格
項目 仕様・定格
供給電圧(Vcc) 3~5VDC
消費電流 0.5mA未満
応答周波数 ※2 20~10,000Hz
非直線性 ±2%FS
他軸感度 ±10%
動作温度 −20~80℃
保存温度 −30~90℃
最大印加電圧 7V

※2 ±3dBにて規定

MA3-**ADリードタイプ 応答周波数 0.8Hz~1,000Hz

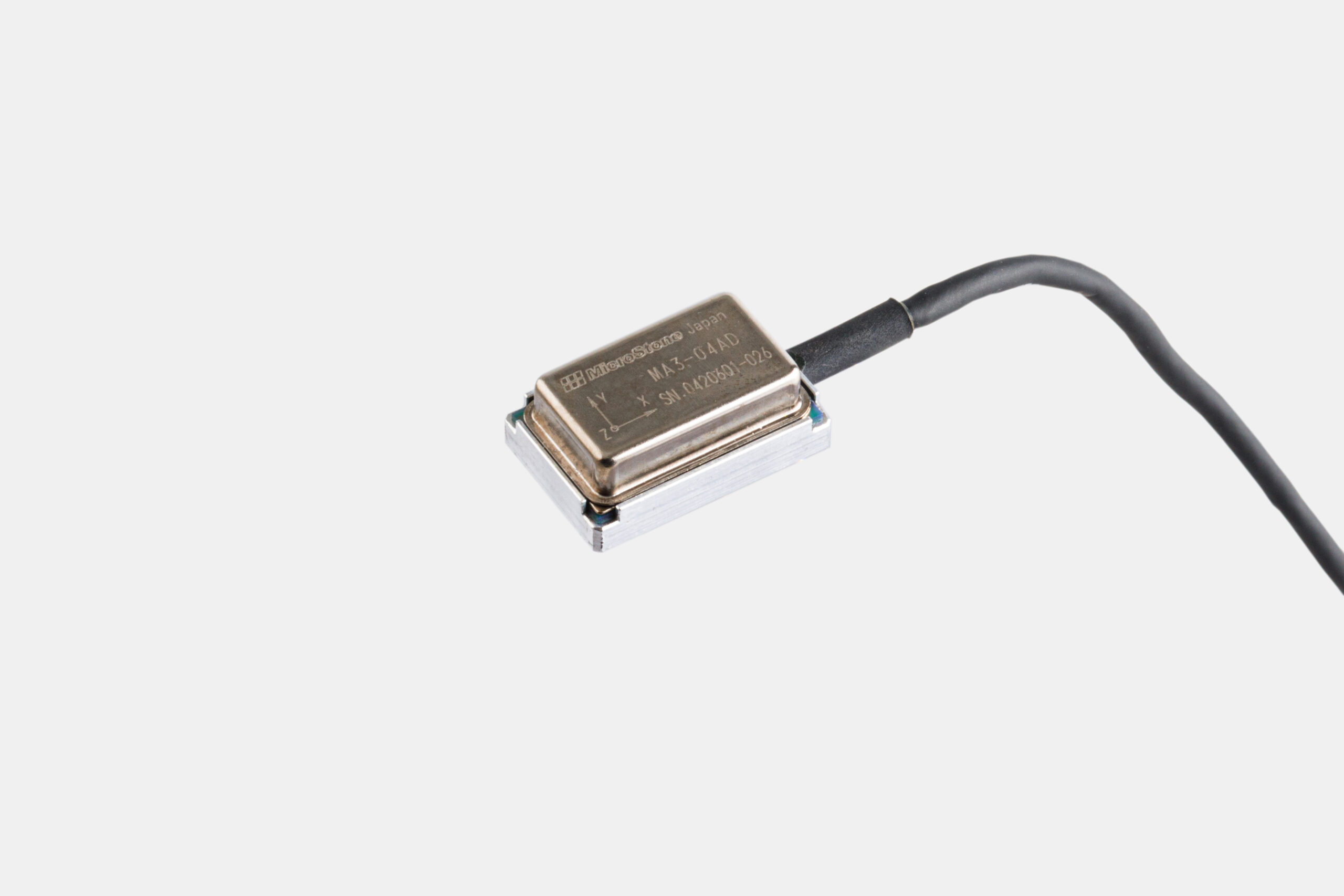

MA3-AD 外観
MA3-AD 外観
MA3-AD 製品外形

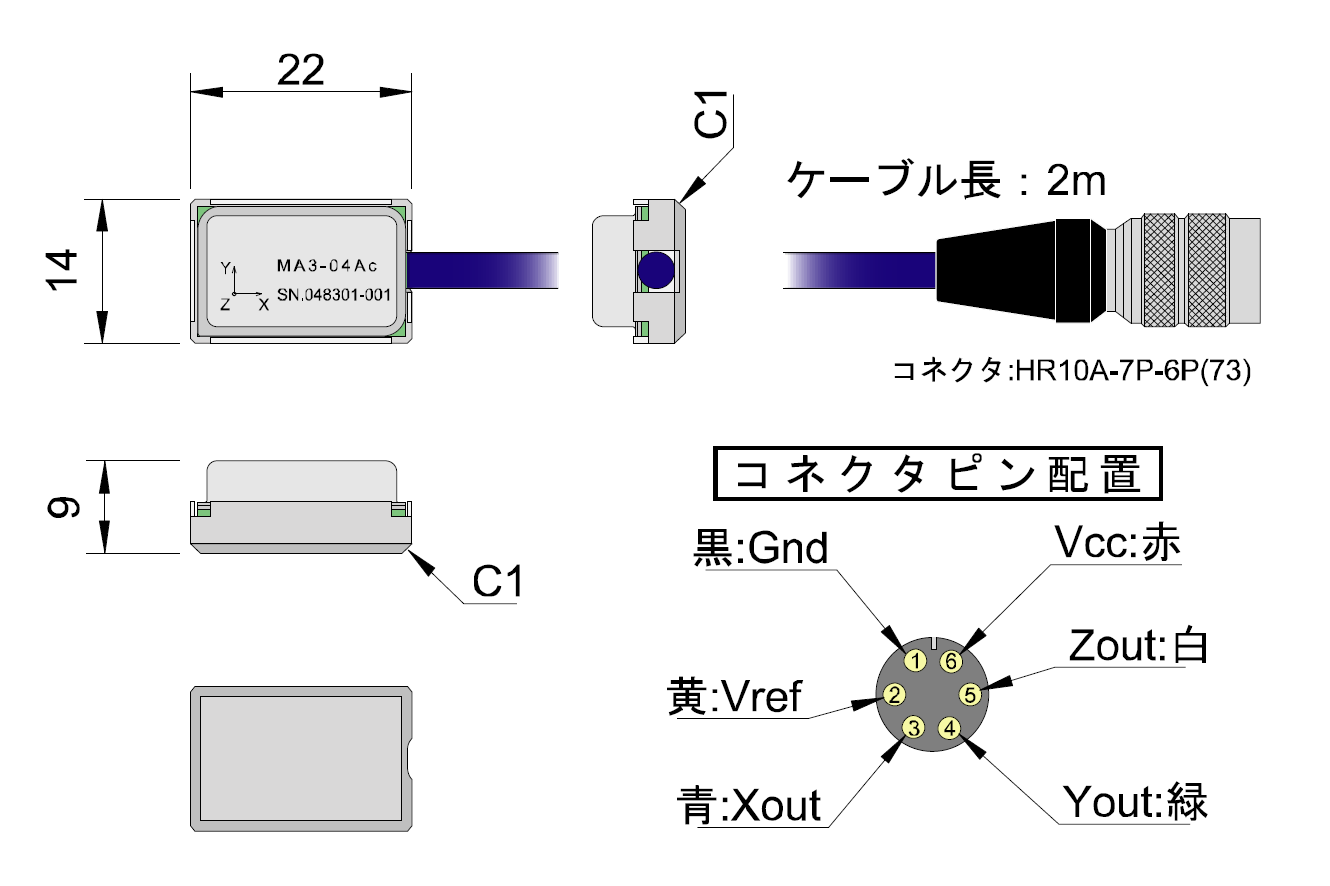

MA3-AD 外形図
MA3-AD 製品外形
検出範囲
型式 検出範囲
5VDC入力時 3VDC入力時 ※1
MA3-04AD ±40m/s²
(±4G)
±20m/s²
(±2G)
MA3-10AD ±100m/s²
(±10G)
±50m/s²
(±5G)
MA3-20AD ±200m/s²
(±20G)
±100m/s²
(±10G)
MA3-50AD ±500m/s²
(±50G)
±250m/s²
(±25G)
MA3-100AD ±1000m/s²
(±100G)
±500m/s²
(±50G)
MA3-1000AD ±10000m/s²
(±1000G)
±10000m/s²
(±1000G)

※1 弊社モーションレコーダーシリーズに接続した場合、こちらの検出範囲になります。

検出感度
型式 検出感度
MA3-04AD 50mV/m/s² ±10%
(500mV/G ±10%)
MA3-10AD 20mV/m/s² ±10%
(200mV/G ±10%)
MA3-20AD 10mV/m/s² ±10%
(100mV/G ±10%)
MA3-50AD 4mV/m/s² ±10%
(40mV/G ±10%)
MA3-100AD 2mV/m/s² ±10%
(20mV/G ±10%)
MA3-1000AD 0.1mV/m/s² ±10%
(1.0mV/G ±10%)
オフセット電圧
型式 オフセット電圧
MA3-04AD Vcc/2 ±0.2V
MA3-10AD Vcc/2 ±0.1V
MA3-20AD
MA3-50AD
MA3-100AD
MA3-1000AD
応答周波数
型式 応答周波数 ※2
MA3-04AD 0.8~1000Hz
MA3-10AD
MA3-20AD
MA3-50AD
MA3-100AD
MA3-1000AD 0.8~2000Hz

※2 ±3dBにて規定

非直線性
型式 非直線性
MA3-04AD ±2%FS
MA3-10AD
MA3-20AD
MA3-50AD
MA3-100AD
MA3-1000AD ±1.5%FS
その他仕様・定格
項目 仕様・定格
供給電圧(Vcc) 3~5VDC
消費電流 0.5mA未満
他軸感度 ±10%
動作温度 −20~80℃
保存温度 −30~90℃
最大印加電圧 7V
