SDモーションレコーダー MVP-SD

簡単!小型!長時間!加速度/角速度 波型記録

microSDカードに長時間データ記録!連続50時間の生波形記録!

携帯型の3次元加速度(角速度)データレコーダー 広いエリアの移動や長時間の計測に最適

ボタン1つで簡単操作!

microSDカードにデータ記録!パソコンへのデータ取り込みもラクラク!

3軸加速度センサー内蔵!外部センサーの接続も可能で様々な計測に対応!

応用事例

  1. 装置の振動計測分野
    • 半導体製造装置・液晶製造装置・太陽電池製造装置・産業用ロボットの動作時の振動計測
  2. 人体動作計測分野
    • 人体活動量の計測・日常の動作分析 スポーツでのフィールド上の動作解析など
  3. 自動車・鉄道分野
    • 乗り心地評価・輸送時の振動履歴計測

ソフトフェアの画面イメージ

  • 全体波形表示 ~ 計測時間全体のグラフを表示。全体の傾向が一目でわかります。
付属ソフトウェア(MVP-SD-S) 全体グラフ画面
付属ソフトウェア(MVP-SD-S) 全体グラフ画面
  • 詳細波形表示 ~ 全体波形からクリック部分を拡大表示。最大値算出・csvデータ保存機能
付属ソフトウェア(MVP-SD-S) 詳細グラフ画面
付属ソフトウェア(MVP-SD-S) 詳細グラフ画面
  • FFT解析 ~ 詳細波形表示画面で選択した範囲のFFT解析
付属ソフトウェア(MVP-SD-S) FFT解析画面
付属ソフトウェア(MVP-SD-S) FFT解析画面

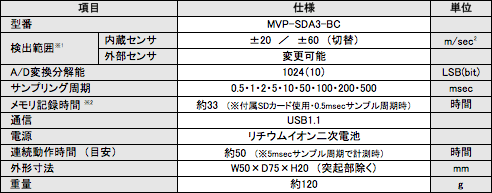

主な仕様

MVP-SD 仕様表
MVP-SD 仕様表
  • ※1 外部センサー・内蔵センサーいずれか一方のみ使用可能(ソフトウェアで切替)
  • ※2 付属の東芝製の2GBのmicroSDカード(型番:SD-MF002G)のみ保証。ただし使用容量は1GB
  • ※上記仕様に関しては技術向上等のため、予告なく変更することがあります。

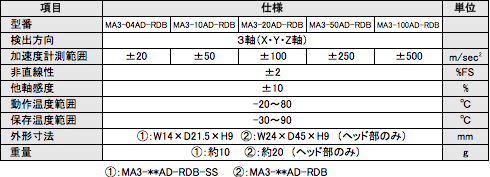

オプション品・外部センサー

  • 3軸加速度センサー
MVP-SD オプション品
MVP-SDに接続可能な加速度センサー

外観寸法

MVP-SD 外観
MVP-SD 外観
